How to:
In UCS, you can create shared networks, subnets, pools and policies for setting the lease time for DHCP. The following steps are a small guideline to make this with the command line tool udm.
Hint:

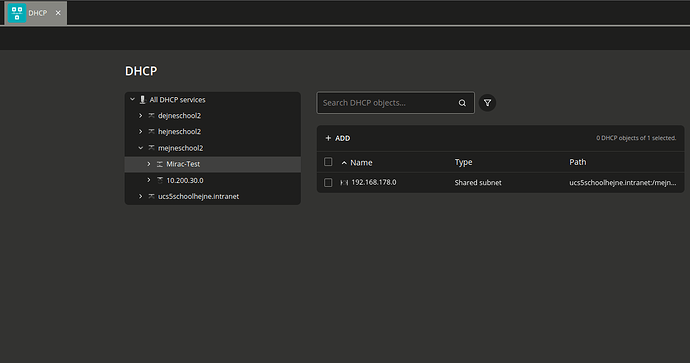

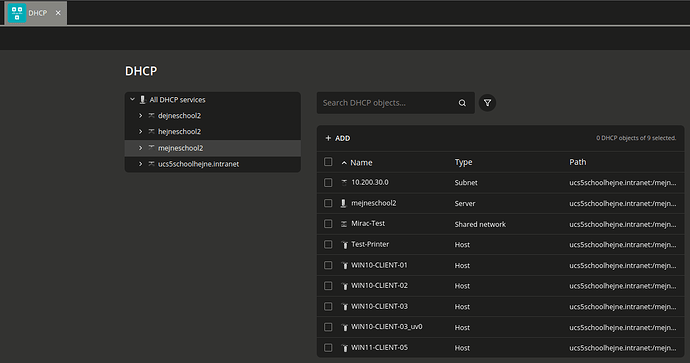

Each object can also be created directly from the UMC in the web browser.
Step 1. Create the Shared Network
udm dhcp/shared create --position "cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet" --set name=Mirac-Test
Object created: cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet
udm dhcp/shared list
DN: cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet
name: Mirac-Test
Step 2. Create the Shared Subnet
udm dhcp/sharedsubnet create --position "cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet" \
--set subnet=192.168.178.0 \
--set subnetmask=24 --set broadcastaddress=192.168.178.255 \
--set "range=192.168.178.2 192.168.178.254"
Object created: cn=192.168.178.0,cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet
udm dhcp/sharedsubnet list
DN: cn=192.168.178.0,cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet
broadcastaddress: 192.168.178.255
range: 192.168.178.2 192.168.178.254
subnet: 192.168.178.0
subnetmask: 24
Step 3. Create a DHCP pool with IP ranges for the Shared Subnet
This is useful for scenarios where multiple locations or VLANs are used and a main administration point is required.
udm dhcp/pool create --position "cn=192.168.178.0,cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet" \
--set "name=Mirac-Pool" \
--set "range=192.168.178.100 192.168.178.200"
Object created: cn=Mirac-Pool,cn=192.168.178.0,cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet
udm dhcp/pool list --filter cn=Mirac-Pool
cn=Mirac-Pool
DN: cn=Mirac-Pool,cn=192.168.178.0,cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet
all_clients: None
dynamic_bootp_clients: None
failover_peer: None
known_clients: None
name: Mirac-Pool
range: 192.168.178.100 192.168.178.200
unknown_clients: None
Step 4. Create policies for lease time settings and add them to a shared network
udm policies/dhcp_leasetime create --position cn=policies,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet \
--set name=Mejneschool2-Test \
--set "lease_time_default=1 hours" \
--set "lease_time_max=8 hours" \
--set "lease_time_min=5 minutes"
udm dhcp/shared modify --dn "cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet" \
--policy-reference "cn=Mejneschool2-Test,cn=policies,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet"
Object modifed: "cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet"
udm dhcp/shared list
DN: cn=Mirac-Test,cn=mejneschool2,cn=dhcp,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet
name: Mirac-Test
univentionPolicyReference: cn=Mejneschool2-LeaseTime,cn=policies,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet
univentionPolicyReference: cn=Mejneschool2-Test,cn=policies,ou=mejneschool2,dc=ucs5schoolhejne,dc=intranet
There are also more option settings for the several dhcp shared objects. You can list them with –help.
For example:
udm dhcp/
dhcp/dhcp dhcp/host dhcp/pool dhcp/server dhcp/service dhcp/shared dhcp/sharedsubnet dhcp/subnet
udm dhcp/shared --help
dhcp/shared options:
default DHCP: Shared network
options Allow custom DHCP options
dhcp/shared variables:
General:
DHCP shared network description
name (cmr) Shared network name
Low-level DHCP configuration:
option (options,[]) DHCP options
statements (options,[]) DHCP Statements
dhcp/service variables:
General:
DHCP service description
service (cmr) Service name
Low-level DHCP configuration:
option (options,[]) DHCP options
statements (options,[]) DHCP Statements
